一、防爆型濾油機用途

1.1. 防爆濾油機主要用于易燃、易爆區域的機組設備,汽輪機組，及壓縮機組,潤滑油、液壓油等的在線或離線油凈化處理,使尚未劣化變質的油就能得到及時凈化，BTY-R系列防爆型真空濾油機，集真空干燥，三維立體霧化技術與精密過濾技術于一體，史已經串氣、漏水、老化、含酸，多泡乳化的劣質油品經處理后達到新油的使用標準，廣泛用于天然氣、化工、石油、石化等行業，易燃、易爆區域。

1.2.防爆濾油機采用全防爆措施，使其適應防爆環境的要求，采用南陽防爆集團控制箱防爆等級為(ExdeibIIBT4)保證了防爆質量的可靠性和_性。

二、濾油機工作原理

2.1.本機根據減壓分離，精密機械過濾的原理，采用分子吸附、真空干燥、機械過濾，等多項技術， 潤滑油真空濾油機利用水的飽和溫度曲線和真空干燥原理進行立體的、多層面的快速效率高油水分離技術，多級大通量深層次精密過濾技術，經處理后的油品達到國標使用標準。

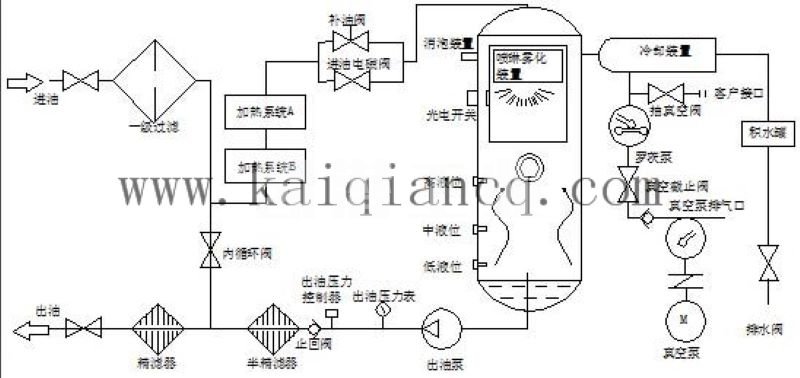

三、濾油機工作流程：

3.1.濾油機待處理油經過初濾器、二級過濾器過濾后進入加熱器進行加熱，熱油經分配器變?yōu)榇至ｌF狀進入真空分離室，水分即開始蒸發，油霧下落到反應塔上，在罐內形成立體的，多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個工作循環。從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。

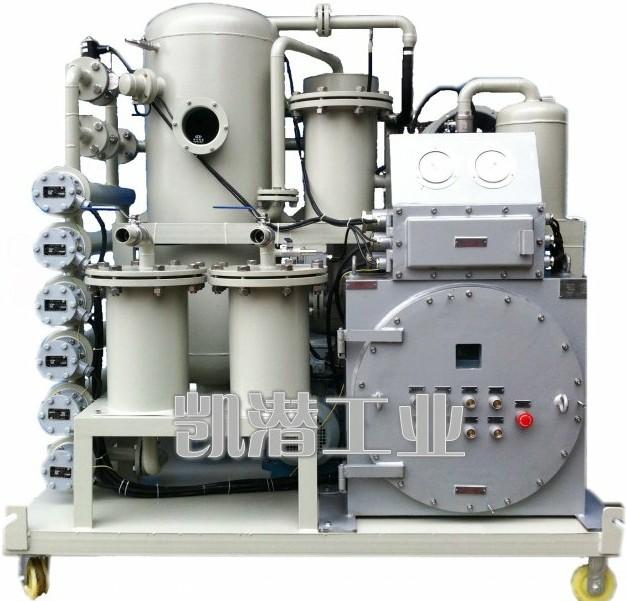

四、BTY-R防爆型真空濾油機技術參數

4.1.設備名稱：防爆型真空濾油機

4.2.防爆等級：ExdeibIIBT4

濾油機防爆等級說明；（EX:防爆符號。D：隔爆型。e:增安型。ia: a類本質_型。id：d類本質_型。II：II類環境。I類環境。B:B類氣體成分。C:C類氣體成分。T4：允許_高表面溫度為135℃.）

4.3.規格型號：BTY-R100

4.4.介    質：潤滑油、透平油等

4.5.流   量：100L∕min

4.6.電   源：380V±10%50Hz±10三相五線制

4.7.加熱功率： 36KW

4.8.總 功 率： 42 KW

4.9.破乳化度≤15min

4.10.真空度-0.08～0.096

4.11.工作溫度：20～80℃（智能調節）

4.12.工作壓力：≤0.5 Mpa

4.13.過濾精度: ≤5μm

4.14.噪音：≤75dB

4.15.連續工作時間：≥ 168h

4.16.平均無故障時間：≥ 20000h

4.17.進出管徑: DN 38 /DN 38

4.18.運行方式： 連續在線或間斷，正壓或負壓均可運行。

4.19.安裝方式：移動式

4.20.設備外形尺寸：長1450mmX寬1000mmX高1600mm.(隨設備型號而定)

4.21.設備凈重：0.85t

4.22.材質：Q235鋼材（如需不銹鋼材質須特別說明）

4.23.乙方保證整機使用壽命20年，連續工作時間168小時，主要易損件使用壽命大于20000運行小時，質保期內確因質量出現問題，乙方免費提供維修服務。

防爆濾油機系統特點

1. 濾油機工藝設計先進，具與汽輪機稀油站在線和離線處理，自動化程度高，體積緊湊，移動靈活方便。

2. 油水分離系統；采用德國真空分離技術，螺旋霧化噴淋技術和三維立體閃急快速蒸發技術,具有效率高脫水和破乳化能力，使透平油快速達到使用標準。

3.加熱系統；_可靠的循環炭纖維加熱技術，在降低能耗的同時確保加熱均勻油溫穩定。

4.過濾系統；選用.，德國、英國全進口濾芯，多級精密過濾，采用逐級加密過濾技術，能有效除去各種雜質，納污量大，使用壽命長、濾芯可反復清洗使用。

5.輸油系統；采用.進口希赫油泵-斯特林流體系統技術，具備流量可達到30m3/h、揚程可達到200米，特殊材質與特有的性能曲線保證了在油處理工藝與設備性能上處于領先水平。

6．控制系統；優化設計的控制聯鎖保護裝置，超壓報警停機保護、相序保護等保證了整機長時間可靠運行。自動壓力報警停機系統、自動過載保護系統、自動恒溫系統，歐姆龍紅外線自動消泡系統，自動防噴油保護等多項先進技術，保障了設備全自動化_運行。

注：設備外形尺寸和重量隨技術進步略作調整，以實物為準。（本設備有封閉式、遮檐式及拖車式也可根據客戶要求生產）請隨時關注我們公司
